CAD-Visualisierungssystem zur Konstruktionsunterstützung
mit CATIA-3D.
Die MAN - Sonderfahrzeuge - AG
fertigt im Werk Wien Liesing, dessen Ursprünge bis in das Jahr 1907
reichen, jährlich mehr als 3.000 LKWs.
MAN-Wien ist im besonderen auf die Konstruktion und Fertigung von
Sonderkraftfahrzeugen spezialisiert.
Daher kommt effizienten Konstruktionsmethoden besondere Bedeutung zu.
Um den Konstruktionsvorgang durch eine sofortige 3-dimensionale
Darstellung aller verwendeten Bauteile zu unterstützen wurde die
Software MOAVIS ® mit den folgenden Komponenten entwickelt:
Stücklisteninterface (ein
Fahrzeug wird in Form einer Baumstruktur dargestellt)
- CATIA- und 4D-Navigator - Interface (zur Darstellung der

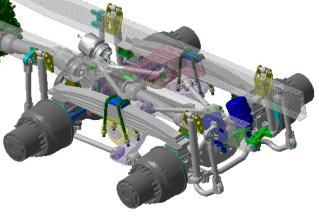

selektierten Baugruppen; nebenstehend das Bild einer Teilkonstruktion
aus dem N4D-Navigator)
- Positionsdatenbank (speichert / liefert die Positionen der
selektierten Baugruppen)
- Modelldatenserver (automatisierte Beschaffung von Modelldaten aus
anderen Werken)
Stücklisteninterface:
Eine gewählte Stückliste (ein Fahrzeug) wird in Form einer
Baumstruktur dargestellt.
Es können die Bauteile / Baugruppen zur nachfolgenden Darstellung
mit CATIA oder dem 4D-Navigator selektiert werden.
Es kann die Position (Positionsmatrix) jedes Bauteils / jeder Baugruppe
hier oder in CATIA definiert / korrigiert werden.
Änderungen der Position werden sofort dargestellt und in der
Positionsdatenbank abgespeichert.
CATIA- und 4D-Navigator - Interface:
Die aus der Stückliste ausgewählte Bauteile werden
automatisch geladen und positioniert; wahlweise mit CATIA (zum
CAD-unterstützten Positionieren) oder mit dem N4D-Navigator (zur
Darstellung besonders umfangreicher Baugruppen).
Von CATIA können die Bauteilpositionen in die Positionsdatenbank
übernommen werden.
Positionsdatenbank:
Die Positionsdatenbank speichert die Positionen von Bauteilen
innerhalb einer Baugruppe.
Die Baugruppen sind hierarchisch aufgebaut. Jede Baugruppe kann
typenspezifisch zugeordnet werden (ermöglicht Typenreihen und
Sondertypen).
Modelldatenserver:
Wenn
Daten von nicht vorhandenen Modellen angefordert werden, so werden
diese Modelle automatisch aus anderen Werken beschafft.
Diese Modelle werden dann in den N4D-Modellcache integriert.
Der N4D-Modellcache wird periodisch regeneriert (neu erzeugt).
Von VPM können Modelle aus dem N4D-DatenCache
übernommen werden.

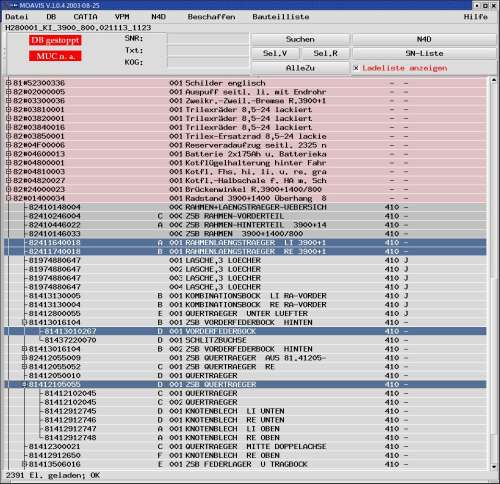

Bildschirmausdruck Stücklisteninterface
(die zur Darstellung ausgewählten
Bauteilzeilen des aktiven Fahrzeuges sind blau hinterlegt):

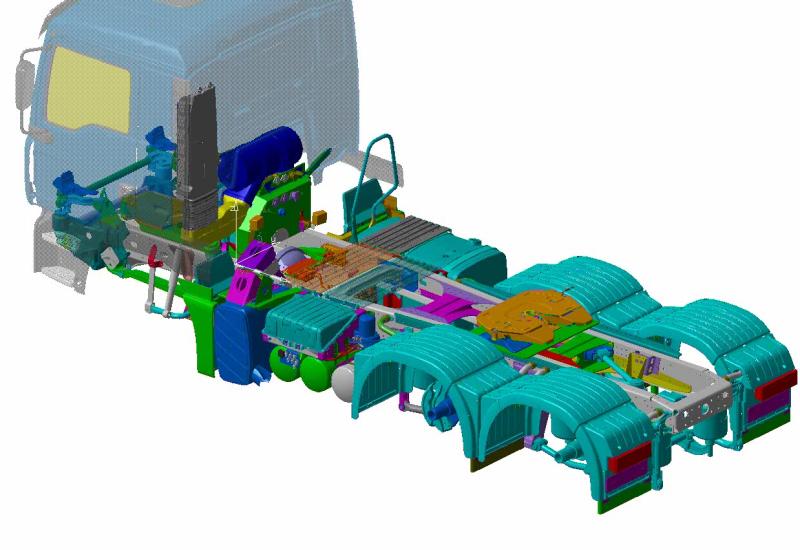

Bildschirmausdruck einer fertigen Sonderkonstruktion vom N4D-Navigator
Die Implementierung der Software erfolgte durch Fa. CADCAM - Services
(www.cadcam.co.at).
Nach einjähriger Entwicklungszeit wurde im Mai 2003 die Software
in Betrieb genommen.
Die Bezeichnung MOAVIS ® wurde europaweit geschützt.
Mit freundlicher Genehmigung der
MAN - Sonderfahrzeuge, A-1231 Wien,
Brunner Straße 44-50
(www.man.at)
